RadarBox, направленная антенна и тропосфера
Жаркая сухая погода в Западной Сибири

и дымами от горящей тайги, тянущимися по меридиану от побережья Ледовитого океана до оз. Балхаш в Казахстане (кстати, снимок получен по SDR RTL технологии на SDRSharp и WxToImg
),

приводит к устойчивому тропосферному распространению волны 27.5см (1090МГц) за горизонт.
Причем образуются как не канальные , так и канальные тропосферные волноводы.
В качестве приемника, с целью проверить на практике чувствительность и динамический диапазон на нестабильном загоризонтном adsb-сигнале, использовался RadarBox.
Собственно направленный прием и усиление сигнала выполнялось четырьмя 9 эл. антеннами Яги, схожими по конструкции с приводимой здесь.
Они были закреплены на мачте друг над другом и образовали антенную решетку с очень малым углом раскрыва диаграммы по вертикали ~ 6-7 град. Он требуется для "входа" в тропосферные каналы.
Дополнительное усиление получалось от МШУ Kuhne.
Получены вот такие результаты:

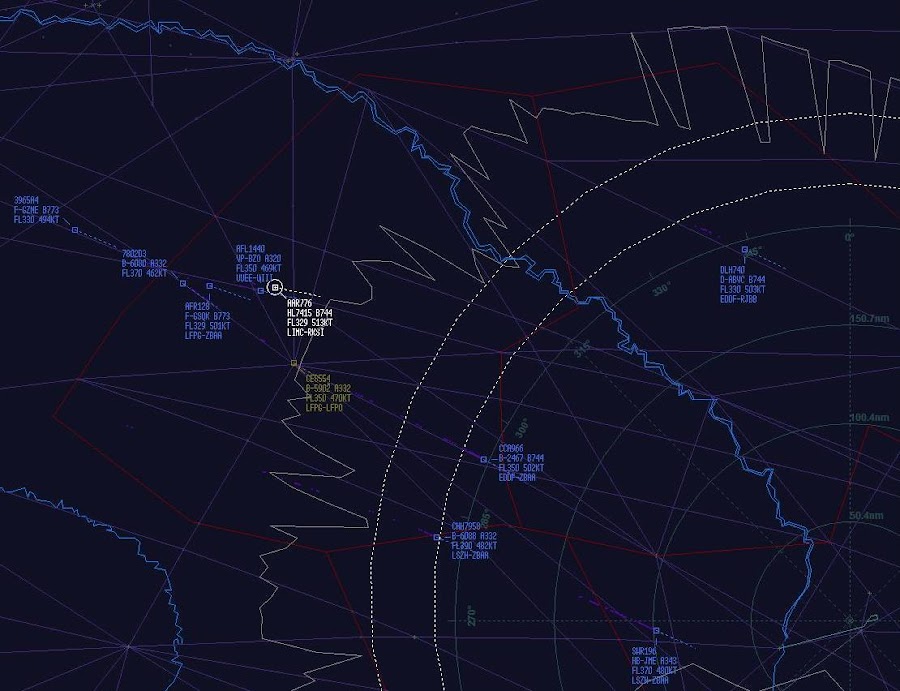

- Антенна главным лепестком развернута на Северо-Запад, на Нижневартовск. Дальность приема 500-650км:


Примечательно, но у меня софт RadarBox не строит диаграмму охвата, если ВС находятся на удалении, превышающем некий предел.

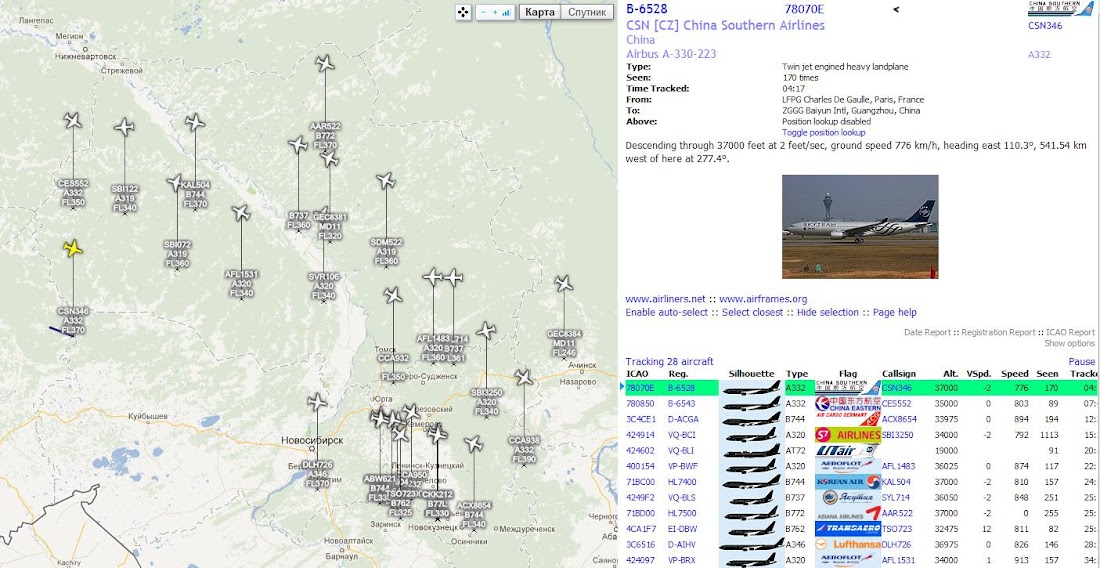

- Антенна главным лепестком развернута в противоположном направлении, на Абакан. Дальность порядка 500-550км:

- С некоторым доворотом на Север удалось принять и "редкую птицу" - Boeing 787 Dreamliner JA826J Japan AirLines

на маршруте Москва-Токио, на удалении порядка 600км:
-
Пользователь сказал cпасибо:
-
Рекламка
Ksuxa
ATC
-
А что антенна харченко не гуглится более ?
А пробивает изза прохождения тропосферного,в принципе двойной зигзаг с рефлектором даст более стабильный прием
-
Рекламка
Ksuxa
ATC
-
Хочу поэкспериментировать с простой направленной.
Пробовал логопериодические направленные - никакой прибавки дальности в направлении главного лепестка, с Улан-Удэ как то коллега яги гонял (вроде как заводскую), результат тот же.
Поднять выше антенну - дорого, а может и нет возможности, наиболее приемлемый способ немного увеличить дальность это поставить хороший МШУ с шумами не более 0,3...0,5 дБ.
Все сетапы на данное время имеют на входе уровень шума больше (так как производитель не будет ставить лебезные, капризные в монтаже сверхмалошумящие арсенид-галлиевые транзисторы) и применение МШУ может улучшить соотношение сигнал/шум на входе приемника, тем более у вас морская поверхность - прибавка в дальности может быть неплохая...
Ну и само собой антенну например радиал А-10 с большим коэффициентом усиления.
Но это все расходы семейного бюджета...
У себя с той же антенной, но включив самодельный МШУ даже сетап фр24 прибавил в дальности пару десятков километров, а у меня горы вокруг и при том недалеко от места установки антенны, над морем эффект должен быть лучше.
-
Да собственно радиала хватит,насчет яг -они должны быть стекированные ,хорошо настроенный и к ним естественно мшу нужен типо kuhne-ой как недешево все встанет это .если по уму
-
МегаПрофи
А что антенна харченко не гуглится более
Такая как на фото не гуглится.
-
-
Рекламка
Ksuxa
ATC
-
МегаПрофи
Это готовые. Но вид антенн на странице напомнил ключевое слово для поиска. Нагуглил подробный расчет и изготовление синфазной решетки ЗИГЗАГООБРАЗНЫЕ АНТЕННЫ
-
Ну а вы говорите не гуглится.Вот она -антенна Харченко.Кстати действительно не требует практически настройки и изготавливается легко -дмв дальнее в 90 е на такие принимал ,на два двойных зигзага
-
МегаПрофи
Как альтернативу двойной , тройной антенне Харченко ( зигзагообразной антенне) можно рассматривать антенну Amos (коллинеар с рефлектором)
http://3g-aerial.biz/konstruktsii-an...y/antenna-amos
и страничка её калькулятора http://3g-aerial.biz/onlajn-raschety...t-antenny-amos
-
Пользователь сказал cпасибо:
-
МегаПрофи
Ну а вы говорите не гуглится.
Мой вопрос был о картинке в сообщении sergsero

По "харченко" только телевизионные и 3g/Wifi находятся. Похоже о экспериментах на любительских "антеннах Харченко" для ADS-B никто не публиковал. Тем более о синфазной решетке.
-
ну на картинке и есть антенна харченко ,она же зигзаг -какая разница на какую частоту -по формеле пересчитать 5 минут
-
Рекламка
Ksuxa
ATC
