Тема: Нужен ли мне фильтр?*(Do I Need a Filter?)

  1. #1
    Опытный
    Регистрация
    31.08.2019
    Город
    canada
    Сообщений
    120
    Downloads
    0
    Uploads
    0

    Нужен ли мне фильтр? (Do I Need a Filter?)

    Пространство вокруг антенны ADS-B содержит не только сигналы 1090 МГц, но также множество других сигналов на разных частотах. Чем ближе частота сигнала к 1090 МГц, тем выше ваша антенна ADS-B. Например, если есть три сигнала одинаковой силы, один на 144 МГц, второй на 850 МГц и третий на 950 МГц, антенна ADS-B выберет 950 МГц, один из самых сильных, 850 МГц, один чуть слабее и 144 МГц. гораздо слабее.

    Поскольку сигналы Cell / Mobile / Pager существуют в диапазоне от 850 МГц до 1200 МГц, они сильно улавливаются антенной ADS-B, и эта смесь подается на приемник, перегружая его внешний тюнер. Чтобы преодолеть эту ситуацию, используется оборудование под названием «Фильтр». Как видно из его названия, он отфильтровывает нежелательные сигналы и пропускает узкую полосу частот, скажем, от 1075 МГц до 1150 МГц, блокируя большинство сигналов сотовых / мобильных / пейджеров от достижения приемника.


    Частоты мобильных / сотовых телефонов, близкие к 1090 МГц ES и 978 МГц UAT

    ДИАПАЗОН ЧАСТОТ ИМЯ РЕГИОНАЛЬНАЯ СДЕЛКА ЧАСТОТА ЦЕНТРАЛЬНОЙ ГРУППЫ вверх по ссылке (с мобильного на башню) вниз ссылка
    (вышка на мобильный)
    , GSM-850 GSM-850 используется в большинстве стран Северной, Южной и Центральной Америки.
    (МСЭ-Регион 2).
    Также в Австралии и Новой Зеландии
    850 МГц 824 - 849 МГц 869 - 894 МГц
    GSM-900 / EGSM-900 GSM-900 используется в большинстве частей света: в Африке, Европе, на Ближнем Востоке, в Азии (кроме Японии и Южной Кореи, где GSM никогда не был представлен) и в Океании.
    (МСЭ-Районы 1 и 3)
    900 МГц 880 - 915 МГц 925 - 960 МГц


    Чтобы определить, нужен ли фильтр, необходимо сканировать частоты в диапазоне от 800 МГц до 1200 МГц. Если сканирование показывает очень мало и слабые мешающие сигналы, добавление фильтра не даст заметного улучшения. С другой стороны, если сканирование показывает много сильных мешающих частот, добавление фильтра даст существенное улучшение приема ADS-B 1090 МГц.

    Разработчики программного обеспечения разработали программное обеспечение, которое использует (антенна DVB-T + ADS-B) для выполнения этого сканирования. Есть два способа сделать это. Пожалуйста, нажмите на опции ниже, чтобы увидеть детали.


    ВАРИАНТ-1:
    DVB-T подключен к Raspberry Pi (или подключен к настольному компьютеру / ноутбуку, работающему под управлением Linux Debian / Ubuntu)
    http://forum.adsbradar.ru/f18/nujen-...275/#post47525



    ВАРИАНТ-2:
    DVB-T подключен к компьютеру Windows - с помощью графического интерфейса пользователя rtlpan.exe.
    http://forum.adsbradar.ru/f18/nujen-...275/#post47533



    ВАРИАНТ-3:
    DVB-T подключен к компьютеру Windows - с помощью командной строки.
    http://forum.adsbradar.ru/f18/nujen-...275/#post47535




    ===================================
    E N G L I S H
    ===================================


    The space around ADS-B antenna contain not only 1090 MHz signals, but also lot of other signals at different frequencies. The closer the frequency of a signal to 1090 MHz, your ADS-B antenna picks it stronger. For example if there are three signals of equal strength, one at 144 MHz, 2nd at 850 MHz and 3rd at 950 MHz, the ADS-B antenna will pick 950 MHz one the strongest, 850 MHz one a bit less stronger, and 144 MHz one much fainter.

    As the Cell/Mobile/Pager signals exist in the range 850 MHz to 1200 MHz, these are picked strongly by ADS-B antenna and this mixture is fed to the receiver, overloading its front end tuner. To overcome this situation, a hardware called “Filter” is used. As its name shows, it filters out unwanted signals and passes a narrow band of frequency say 1075 MHz to 1150 MHz, blocking most Cell/Mobile/Pager signals from reaching the receiver.


    Mobile / Cell Phone Frequencies Close to 1090 MHz ES and 978 MHz UAT

    BAND NAME REGIONAL DEPLOYMENT CENTER FREQUENCY OF THE BAND UPLINK
    (mobile to tower)
    DOWNLINK
    (tower to mobile)
    GSM-850 GSM-850 is used in most of North, South and Central America
    (ITU-Region 2).
    Also in Australia & New Zealand
    850 MHz 824 – 849 MHz 869 – 894 MHz
    GSM-900 / EGSM-900 GSM-900 is used in most parts of the world: Africa, Europe, Middle East, Asia (apart from Japan and South Korea where GSM has never been introduced) and Oceania.
    (ITU-Regions 1 and 3)
    900 MHz 880 – 915 MHz 925 – 960 MHz


    In order to determine if a filter is needed or not, it is necessary to scan frequencies in the range 800 MHz to 1200 MHz. If the scan shows very few and weak interfering signals, adding a filter will not give any appreciable improvement. On the other hand if the scan shows a lot of strong interfering frequencies, adding a filter will give substantial improvement in ADS-B 1090 MHz reception.

    Software developers have developed softwares which use (DVB-T+ADS-B Antenna) to perform this scan. There are following two ways it can be done. Please click the options below to see the details.


    OPTION-1:
    DVB-T is plugged into Raspberry Pi (or is plugged into a Desktop/Laptop running Linux Debian/Ubuntu)
    http://forum.adsbradar.ru/f18/nujen-...275/#post47537



    OPTION-2:
    DVB-T is plugged into a Windows Computer - Using GUI rtlpan.exe.
    http://forum.adsbradar.ru/f18/nujen-...275/#post47555



    OPTION-3:
    DVB-T is plugged into a Windows Computer - Using Command Line.
    http://forum.adsbradar.ru/f18/nujen-...275/#post47560




    [
    LehaUWSS likes this.

  2. Ksuxa ATC

  3. #11
    Опытный
    Регистрация
    31.08.2019
    Город
    canada
    Сообщений
    120
    Downloads
    0
    Uploads
    0
    ВАРИАНТ-4:
    DVB-T подключен к компьютеру под управлением Windows - с помощью программы "Spektrum"

    Это широкополосное сканирование, которое охватывает всю полосу пропускания DVB-T Dongle (от 24 МГц до 1800 МГц).
    Это также довольно быстро, одно сканирование занимает от 3 до 10 минут (время зависит от скорости компьютера с Windows).

    ВАЖНО: Если вы хотите подключить свой DVB-T Dongle к компьютеру с Windows, вам следует установить его драйвер Zadig с:
    http://zadig.akeo.ie/

    (1) Скачать Spektrum для Windows

    Прямая ссылка для скачивания последней версии для Windows:
    spektrum-win64.zip

    Проверьте страницу загрузки для последней версии:
    https://github.com/pavels/spektrum/releases

    (2) Разархивируйте файл, и внутри вы найдете файл с именем Spectrum.exe.




    (3) Подключите ключ к компьютеру с Windows. Если у вас ключ без встроенного фильтра, он покажет все сигналы, существующие в вашем районе.

    (4) Подключите антенну напрямую к адаптеру (без фильтра)

    (5) Дважды щелкните файл spektrum.exe, и программа запустится.

    (6) Когда программа запустится, она обнаружит и перечислит ключ, как показано ниже. Щелкните имя электронного ключа и подождите несколько секунд, пока не начнется сканирование.




    (7) Щелкните по кнопке «Измерение». В окне «Измерение» «Усиление» будет по умолчанию 50 (на самом деле это 5 дБ). Отрегулируйте усиление, поместив указатель мыши выше 50 и повернув колесо прокрутки мыши. В качестве альтернативы удерживайте мышь на синем кружке вокруг значения усиления и перетащите его. Установите максимальное значение 496 (на самом деле это 49,6 дБ).




    (8) Дайте Spektrum поработать 5 минут, чтобы сканирование повторилось несколько раз.

    (9) Повторите сканирование с фильтром, вставленным между антенной и ключом.

    Вот 2 сканирования, которые я недавно сделал:

    ЗАМЕТКА:
    Сканирование, приведенное ниже, было выполнено в городской зоне с сильными сигналами сотовой / мобильной связи, ТВ, FM, пожара, скорой помощи, такси и другими сигналами связи на частотах ОВЧ, УВЧ и СВЧ. В других местах могут не быть таких серьезных радиочастотных помех.


    Сканирование 1 из 2 - антенна FA + ProStick Plus (только внутренний фильтр ProStick Plus. Внешний фильтр отсутствует)








    Сканирование 2 из 2 - антенна FA + ProStick Plus (с внутренним фильтром) + внешний фильтр (FA Light Blue)








    ====================
    E N G L I S H
    ====================


    OPTION-4:
    DVB-T plugged into Windows Computer - Using software "Spektrum"

    This is a wide-band scan, and covers the entire bandwidth of DVB-T Dongle (24 MHz to 1800 MHz)
    It is also pretty fast, one scan takes about 3 to 10 minutes (time depends on speed of Windows computer).

    IMPORTANT: If you want to plug in your DVB-T Dongle into Windows Computer, you should install its driver Zadig from:
    http://zadig.akeo.ie/

    (1) Download Spektrum for Windows

    Direct Download Link for Current Latest release for Windows:
    spektrum-win64.zip

    Check Download page for Latest Release:
    https://github.com/pavels/spektrum/releases

    (2) Unzip the file, and inside you will find a file named spectrum.exe.




    (3) Plug the dongle in your Windows Computer. If you have a dongle without integral filter, it will show all the signal existing in your area.

    (4) Connet the antenna directly to yor dongle (No Filter)

    (5) Double click the file spektrum.exe and the program will start

    (6) When the program starts, it will detect and list the dongle as shown below. Click on the dongle name, and wait few seconds for scan to start.




    (7) Click on the “Measure” button. On “Measure” window, “Gain” will be by default 50 (it is actually 5 dB). Adjust gain by bringing mouse pointer above 50 and turning mouse’s scroll wheel. Alternatively hold mouse down on blue circle around gain value, and drag it. Set it to maximum 496 (it is actually 49.6 dB).




    (8) Leave Spektrum to run for 5 minutes so that it repeats scan several times.

    (9) Repeat scan with a filter inserted between Antenna and Dongle.

    Here are 2 scans I have done recently:

    NOTE:
    The scans below were done in an urban area with strong Cell/Mobile, TV, FM, Fire, Ambulance, Taxi, and other communication signals at VHF, UHF and Microwave frequencies. Other locations may not have such severe RF interference.

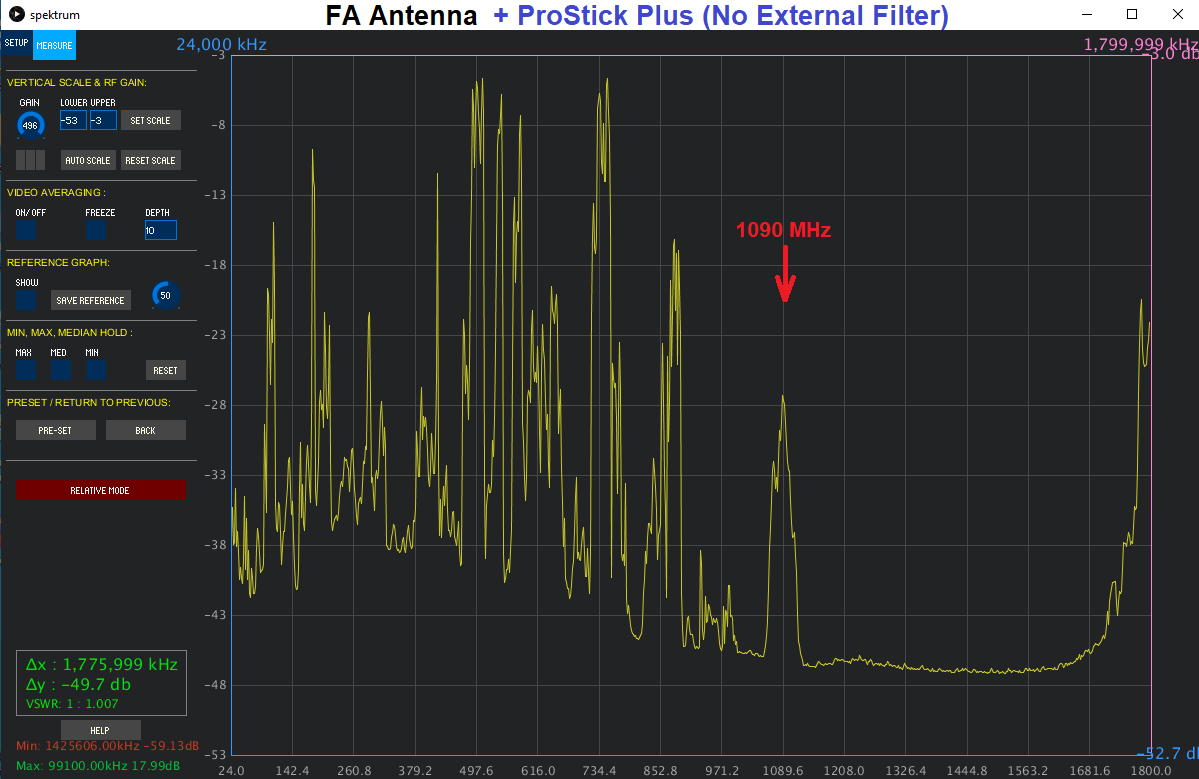

    Scan 1 of 2 - FA Antenna + ProStick Plus (Only Internal filter of ProStick Plus. No External filter)

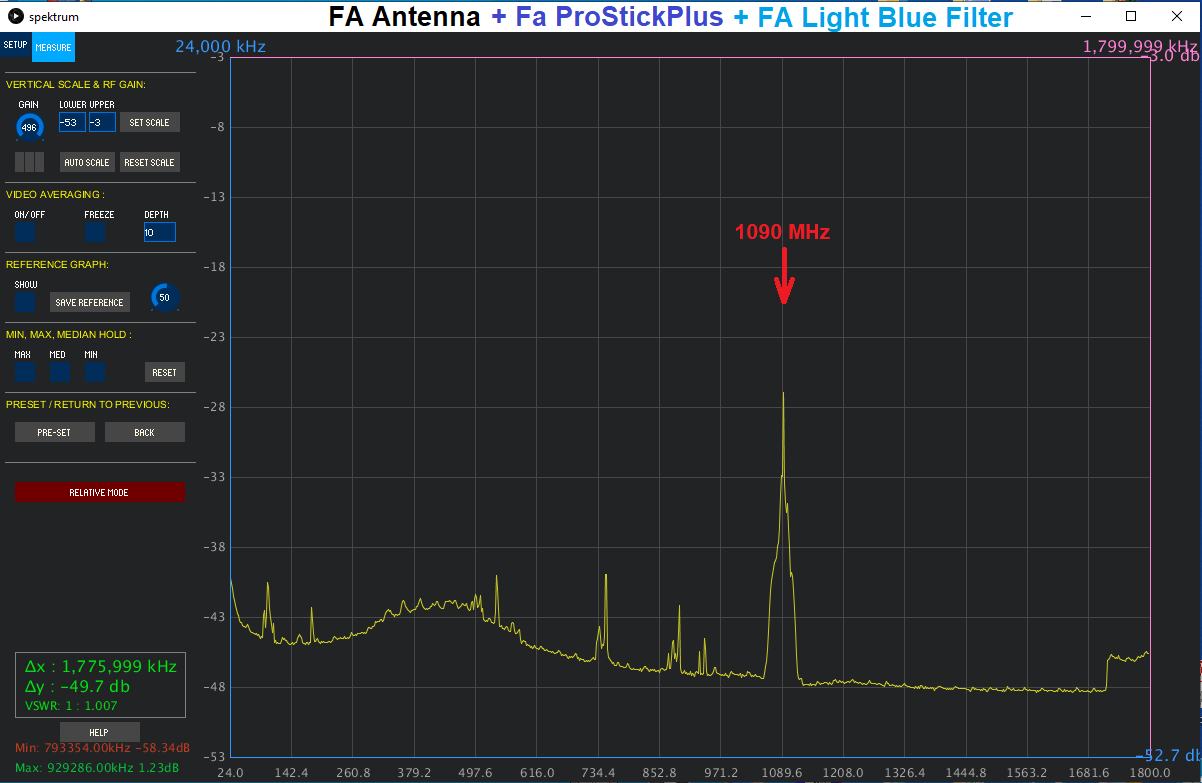

    Scan 2 of 2 - FA Antenna + ProStick Plus (with internal filter) + External Filter (FA Light Blue)







    .
